Материалы, из которых изготавливаются бензиновые вставные блоки (инсерты) Zippo, их формы, детали и изменения, которые они претерпели за 90 лет своего существования. Самый крупный русскоязычный портал посвященный зажигалкам Zippo, конечно, не мог обойти и эту насущную тему стороной. С Вашего позволения, в продолжение Антологии корпуса, и обзора газовых инсертов предлагаю разложить и эту тему по полочкам. Итак…
Инсертом (insert) называется металлическая вставка - “контейнер” в корпус зажигалки Zippo. Инсерт предназначен для размещения в нем топливных элементов (ватный наполнитель, фитиль), а так же самого топлива, деталей и механизмов (кресало, кулачок, пружина, кремень и т.д.) для контролируемого воспламенения топлива и поддержания его горения.
Строение современного бензинового инсерта Zippo:
С конца 1932 - 1941 г.г. Инсерты изготавливаются из цельно литой хромированной латунной трубки (как и сам корпус), без надписей и патентных номеров:
Zippo действительно производила два размера инсертов в 1932 и 1933 годах. Самый ранний инсерт имел «камеру» высотой 1-5/8 дюйма. Более поздняя модель имела «камеру» высотой 1-1/2 дюйма. Это может быть одним из способов отличия ранних корпуса конца 1932 года от моделей 1933 года.
Начало 1934 г. Корпус зажигалки, а соответственно и инсерт стал на 1/4 фута ниже (0,6 см), по сравнению с инсертом образца 1933 года.
1941 - 1946 г.г. В годы Второй Мировой Войны корпус зажигалок изготавливался из стали, соответственно, из стального, но уже сварного листа стали производиться и сами инсерты. Отверстий в ветрозащитном экране стало 14, вместо прежних 16:
1946 - начало 1951 г.г. Инсерты изготавливались из сплава из сплава Nickel Silver (Нейзильбер) - это название сплава меди с 5−35% никеля и 13−45% цинка, на вид они имели характерный желтоватый оттенок. Колличество отверстий в ветрозащитном экране вернулось к 16:
Процесс производства зажигалки Zippo 1950е г.г.:
Середина 1951 - конец 1953 г.г. Во время войны в Корее, в которой США принимали участие на стороне Южной Кореи, Zippo снова перешли на изготовление корпусов из стали, ввиду того что остальные металлы требовались для военных нужд. Это коснулось и инсертов, которые в эти годы так же стали выпускать из стали:
1955-1959 г.г. Стальной внутренний блок, включая кулачок и заклепки, покрывался родием:
1954 г. - наши дни. Согласно официальным заверениям компании Zippo современные инсерты изготавливаются из хромированной стали:
Процессы штамповки и формирования современного инсерта:
С 1982 г. - Желтый (”позолоченный”) инсерт от Solid Brass с покрытием, нанесенным гальваническим методом “латунирования”. Стоит отметить, что на моделях Solid Gold на инсерт и его детали наносится настоящая позолота:
С 2001 г. - инсерт от 1941 Replica® со сквозной заклепкой колеса-кресала, 14ю отверстиями в ветрозащитном экране и более граненными стенками (не подходит к классическому корпусу):
С 2009 г. - инсерт от 1935 Replica® со сквозной заклепкой колеса-кресала и более граненными стенками (не подходит к классическому корпусу):
В 1982 году появляется трубочный инсерт. Эта модель зажигалки получает название Pipe Zippo. Архитектура инсерта именно для этих зажигалок претерпевает изменения, но затрагивают эти “реформы”, только ветрозащитный экран. Инсерт в исполнении Pipe Zippo с доминирующим большим круглым отверстием, а сверху он прикрыт пластиной с небольшим просветом для дополнительной тяги:
2022 г. Для лимитированной модели Solid Copper ограниченным тиражом были изготовлены инсерты из нержавеющей стали с черным покрытием:
С 2023 г. Для лимитированной модели COTY 2023 ограниченным тиражом впервые были изготовлены “позолоченные” инсерты с нанесенной на ветрозащиту лазерной гравировкой “ZIPPO”:
В 1956 году компания Zippo впервые представила модель Slim® — узкую зажигалку. Соответственно она имела свой оригинальный инсерт. От стандартного классического инсерта он отличается уменьшенными размерами корпуса и деталей (ветрозащиты и кулачка), а также вырезом в нижней части корпуса для удобства работы с винтом пружины кремня.
Образы инсертов Zippo Slim 1956, 1958 и 1959 г.г. (изменения форм заклепок и ветрозащиты):
Образы инсертов Zippo Slim 1963 и 1989 г.г. (изменения форм заклепок и ветрозащиты):
Начало 1940х г.г. Не реализованный прототип инсерта с двумя колесиками - кресалами:
В период с 1938 по 1979 г.г. компания Zippo выпускала настольные зажигалки семейства “Barcroft”. Было выпущено четыре модели, на первых трех из них применялись особые инсерты с увеличенным объемом топливо хранилища:
В 1960 году Zippo выпустила сразу две модели настольных зажигалок “Moderne” и “Corinthian”. Они имели единый, разработанный для обеих моделей оригинальный инсерт формата Slim с увеличенной цилиндрической ёмкостью для топлива:
Интересные факты развития инсерта без хронологического порядка:
В 1946 - 1947 г.г. происходит перемена - старый инсерт меняется на новый. В старом типе инсерта (с конца 1936 до конца 1946 г.г.) 14 отверстий в ветрозащитном экране, в новом уже 16. Также меняется дизайн ушка колеса кресала с симметричного полуовала на асимметричный с плавным скосом к срезу ветрозащиты:
Инсерты 1942 г. были сделаны с “неправильной” оберткой стальных листов, грубо говоря, против часовой стрелки:
В период с 1983 по 1984 г. г. произошло изменение в концах латунных трубок для кремня:
До середины 1990-х г.г. верхняя стенка (платина) инсерта устанавливалась при помощи пайки (в период начала 1990-х г.г. используется как пайка, так и эпоксидная смола). Современные пластины крепятся с помощью эпоксидной смолы:
С конца 1932 по 1937 г.г. внутри инсерта был вот такой пистончик для размещения спиральной пружины кулачка. В течении пяти лет длина пружины и трубки увеличилась:
С 1932 до 1937 г.г., внутри ветрозащиты не было плоской ленточной пружины кулачка. Она, в виде спирали размещалась в трубке под кулачком:
С 1937 до начала 1958 г.г., внутри ветрозащиты конец пластины кулачка (или если переводить дословно с английского - пружина кулачка) был “горбатым”:
С середины 1958 по 1969 г.г. включительно, пластина кулачка внутри ветрозащиты стала прямой и узкой:
С 1970 г. по наши дни, пластина кулачка внутри ветрозащиты стала широкой и расширяющейся к колесу:
В 1989 г. немного меняется пластинка кулачка внутри ветрозащитного экрана, ее углы срезаются и притупляются:
До 1936 г. заклепки кулачка на инсертах ставились медные, а для колесика кресала стальные. С 1936-1941 г.г. заклепки кулачка и колеса стали стальные:
С 1942-1945 г.г. заклепки кулачка и колеса ставятся медные:
В течении 1950-х г.г. заклепки колесика кресала и кулачка на некоторых инсертах производилась из стали и из меди:

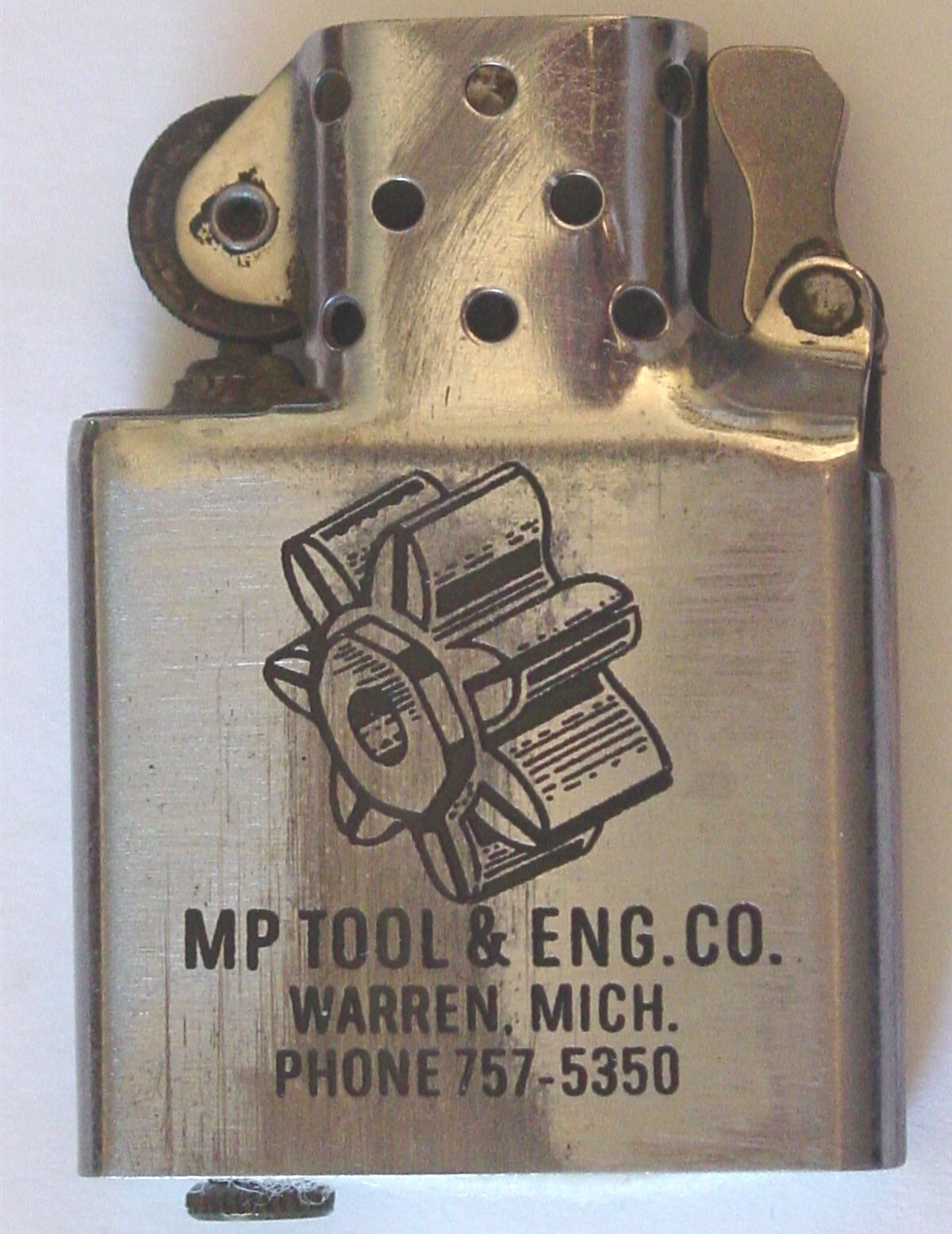

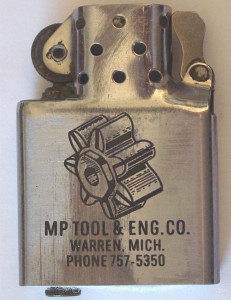

В период с 1961 до начала 1963 г. заклепка колесика стала металлической закрытой, а не сквозной. Сегодня на современных моделях, не винтажных, сквозную заклепку можно встретить только на инсертах реплики 1941 года и реплики 1935 года:

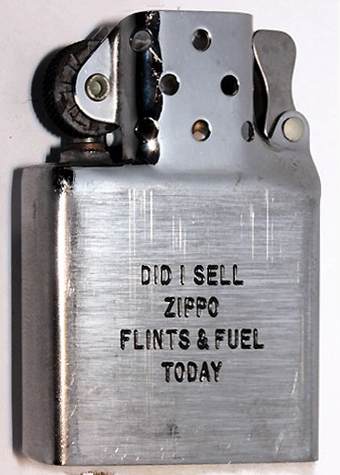

Изначально со сменой заклепок с сквозных на закрытые с 1961 г. расположение шляпок было “зеркальное”. Т.е. на кулачке шляпка была с обратной стороны, относительно шляпки заклепки колеса кресала:
С начала 1990х г.г. расположение шляпок заклепок на кулачке и колесе стало с одной - лицевой стороны (но могут встречаться отдельные экземпляры и с “зеркальным” расположением шляпок из за технических ошибок на производстве, что по сути не является браком):
1946 г. - одно из знаменательных событий. На колесике меняются насечки с горизонтальных (70 зубцов) на пересекающиеся (48 зубцов). К весне 1946 года в Компании обратили внимание, что многие зажигалки, возвращаемые в ремонт, имеют неисправные кремневые колеса. Было принято решение остановить отгрузку зажигалок до тех пор, пока неисправность не будет устранена. Тесты проводились с использованием разных марок стали и разных углов нарезки насечек. Zippo потратила на это исследование 300 000 долларов! В результате было снято с производства прежнее колесо с поперечной нарезкой и появилось колесо с диагональной нарезкой:
Так-же с годами видоизменялись и насечки на боковой (как правило тыльной) стороне колеса кресала. Стоит отметить, что из за переизбытка на складе колес прежнего выпуска, возможны пересечения во времени “старых” насечек на более новых инсертах:
Колесики (кресала) различных годов изготовления:
В течении четырех лет, с 1933 г. до первой половины 1936 г. видоизменяется конструкция ушка крепления кулачка, с прямоугольной до округлой:
У инсерта Zippo 1932 - 1933 г.г. кулачок был в форме крючка:
В конце 1933 г. кулачок немного изменился, принял более современный вид “восьмерка”, однако его лицевая часть была закругленной, а тыльная часть - напротив, плоской. До 1938 г. кулачок изготавливался из латуни, с 1939 г. стал стальной:
С 1947 по август 2003 г. кулачок просуществовал в таком виде, причем теперь обе стороны были гладкими и плоскими:
образец 1947 г.:
образец января 2003 г.:
В августе 2003 г. немного меняется окончание “нижней волны” кулачка (кроме Slim), и он становится усеченным с двух сторон снизу (т.н. насечка).
образец сентября 2003 г.:
Слева кулачок до августа 2003 года, справа, соответственно, после августа 2003 года:
Надпись ZIPPO на колёсике-кресале. Обратите внимание на колёсико-кресало, на нём можно разглядеть буквы, составляющие слово ZIPPO. Такие надписи можно увидеть через увеличительное стекло или при помощи микроскопа. Где-то между 1953 и 1957 г.г., перед выпуском основной партии кресал, Zippo выпустила промежуточную партию, на таких колёсиках можно было увидеть надпись ZIPPO. Как правило такое встречалось на зажигалках, выпущенных под патентом Pat:2032695 и Pat:2517191. Надпись трудно разглядеть, так как держатель кресала частично скрывает её. Не известно ни точное количество таких Zippo, ни точной даты их выпуска.
К середине 1970-х г.г. асбестовый фитиль окончательно заменен на полимерный. А примерно в 1980 г. конструкция фитиля была изменена - новые фитили были армированы медной проволокой:
Качество винта пружины кремня прежде всего зависит от поставщика изделия и в течении разного периода времени может изменяться. Шляпки кремниевых винтов образцов 1960-2020 г.г.:
В модели 1947 года появляются две разновидности инсерта - первый тип и второй тип. Они отличаются шириной надписи Zippo на лицевой стороне инсерта:
Обо всех их изменениях, вариантах штампов, проставляемых на инсертах можно прочесть в отдельной статье “Как определить год выпуска инсерта Zippo”.
В 1976 г. на задней стороне инсерта появляется надпись, которая просуществовала в таком виде до 1981 г. и гласит о мерах предосторожности при использовании зажигалки:
В 1982 г. надписи поменялись местами и в таком виде располагаются на инсерте по сей день:
К концу 1995 - началу 1996 г.г. шрифт, используемый на тиснении, изменился. Формулировка осталась прежней, но размер шрифта увеличен:
В феврале 2000 г. надпись на инсерте меняется с вертикально ориентированной на расположенную горизонтально. Тогда же с обеих сторон инсерта появилась выпуклая выемка для плотного прилегания инсерта в корпусе зажигалки:
Войлочные прокладки:
Далее мы рассмотрим, казалось-бы такую незначительную деталь зажигалки Zippo, как войлочная прокладка (felt pad). Этот элемент тоже видоизменялся с течением времени.
С самого начала изготовления, вплоть до середины 1937 г. на “дне” инсерта прокладки как таковой не было:
С 1937 по 1947 г.г. на “дне” инсерта появилась вот такая подстилка из хлопкового волокна типа сигаретного фильтра (1 или 2 штуки):
С конца 1947 - 1992 г.г. “дно” инсерта прикрывает всеми нами любимая войлочная прокладка:
1959 - 1968 г.г. вместе с белой так же используется и красная прокладка (т.н. red felt insert). Почему эти прокладки были красного цвета (ошибка поставщиков, закупка партии красного войлока с более низкой стоимостью, намеренное изменение цвета), четкого ответа не дано до сих пор:
1968 - 1972 г.г. используется цельная, спрессованная набивка для инсерта “Solid Fuel Cell”. Применения её являлось экспериментальным шагом и было призвано сократить время сборки зажигалок на фабрике, но достаточно быстро от такого новшества отказались: в отличии от ватных шариков, когда фитиль свободно пролегал между ними, при использовании “Solid Fuel Cell” фитиль целиком скручивался в верхней части инсерта и от этого пропитывался парами бензина гораздо хуже:
1991 - 2001 г.г. на войлочной прокладке появляется знаменитая надпись LIFT TO FILL (ПОДНЯТЬ ДЛЯ ЗАПРАВКИ), но при этом исчезает отверстие в центре. Кстати, для многих её предназначение и возникновение остается загадкой, но каждый волен по-своему интерпретировать ее происхождение и призвание. Хотя по факту - это просто технологическое отверстие для использования на автоматизированной линии при сборке инсертов:
2001 - 2011 г.г. снова появляется центральное отверстие в войлочной прокладке, при этом сохраняются надписи LIFT TO FILL:
В 2012 г. цвет букв LIFT TO FILL меняется с черного на красный:
***
Zippo Cotton and Felt Kit. Сменная вата для инсертов зажигалок Zippo, в комплекте вата и фетровая подкладка. Упаковки различных периодов времени с 2010х г.г.:
*****
Существуют различные теории о назначении отверстия в войлочной прокладке, но на самом деле размер отверстия в канадской войлочной прокладке ZIPPO до начала 1970-х был больше, чем у американской ZIPPO. Отверстие ZIPPO в Канаде слева, отверстие ZIPPO в США справа. На изображении хорошо видна разница в размерах отверстий:
Как представлено на странице 75 “ZIPPO MANUAL 6 Zippo Magazine” издания World Photo Press, изображение слева представляет собой алюминиевый кремневый футляр, который можно вставить в это большое отверстие. В данный футляр можно было положить 2 кремня:
***
В статье использованы материалы: David Poore «ZIPPO - The Great American Lighter», фото с сайта glenzippo.co.uk, www.na3.fiberbit.net/zipzipzip/, а также личные фото Автора
